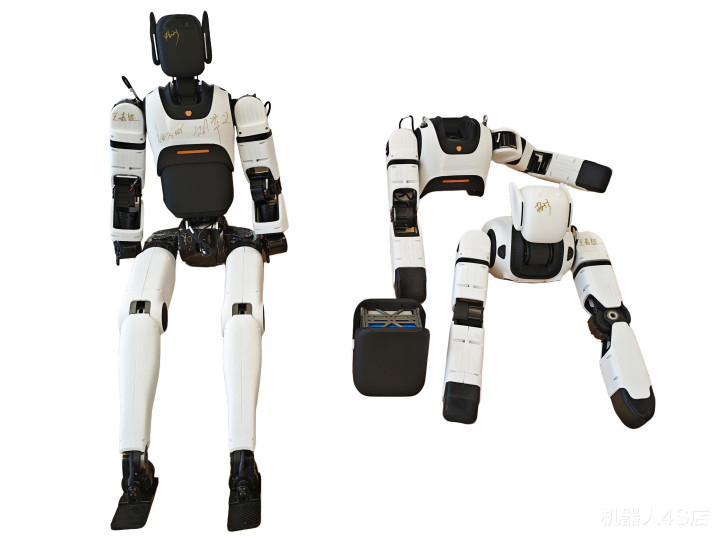

半尺寸人形机器人组装教程(2026版)
编制单位：寰识科技（上海）有限公司
发布日期：2026年4月16日
本教程为纯科普内容，严格依据工信部《人形机器人与具身智能标准体系（2026版）》编制，核心技术参数符合现行国家机器人标准与2026年行业通用技术规范。
一、2026年行业通用半尺寸人形机器人定义
身高800-1200mm，整机自由度12-24个，负载自重比≥1:3，适配教育科研、轻量服务场景，整机自重控制在8-12kg。
二、核心部件选型与前置校验（2026年行业标准）
核心部件选型直接决定整机性能，需严格符合国家统一技术基准，杜绝非标件引发的兼容性与安全风险，核心选型标准如下：
1. 核心部件选型标准
· 执行器：选用串行总线智能伺服关节，采用空心杯电机+行星减速器方案，额定转速下持续输出扭矩15-25N·m，空载重复定位精度≤0.1°，阶跃信号响应速度≤50ms，额定工况使用寿命≥10000小时。
· 主控单元：选用国产算力芯片，适配“大脑+小脑”双架构，带具身智能推理、视觉导航场景算力≥100TOPS，纯示教教育场景算力≥10TOPS，双架构协同响应时间≤200ms，原生适配ROS2 Humble及以上版本实时运动学解算。
· 电源系统：采用24V磷酸铁锂动力电池组，容量10-15Ah，持续放电倍率≥10C，标配符合GB/T 38661-2020的BMS电池管理系统。
· 结构件：主体承力件采用7075-T6航空铝，非承力包覆件采用T700级碳纤维复合板材，紧固件采用8.8级及以上高强度螺栓。
· 传感器模块：标配6轴IMU、关节单轴力控传感器、TOF双目深度相机，90%反射率工况下1m测距精度≤1%。
2. 前置校验（必做步骤）
所有部件通电前，需完成全项检测剔除不合格部件，避免误差传递至后续装配环节，核心校验要求如下：
· 在500V DC工况下完成绝缘电阻测试，绝缘电阻≥2MΩ；
· 伺服关节完成出厂零点校准与空载跑合测试；
· 主控单元完成适配固件烧录与ROS2环境部署。
三、模块化结构框架标准化组装
装配严格遵循“子模块预装配→总装集成→全程精度管控”原则，核心装配公差符合GB/T 1800.2-2009标准要求。
1. 下肢承重模块预装配与安装
· 优先完成髋关节双自由度、膝关节单自由度、踝关节双自由度舵机组预装配，紧固件锁紧扭矩按规格精准匹配：M3 8.8级螺栓0.8-1N·m，M4 8.8级螺栓2.5-3N·m，M5 8.8级螺栓5-6N·m，M6 8.8级螺栓8-10N·m。
采用百分表检测，电机与减速器同轴度误差≤0.02mm。
· 左右下肢需完全对称装配，完成后开展单腿静态承重测试，负载≥2倍机身自重保载10min无塑性形变，以此作为整机装配基准。
2. 躯干核心框架装配
· 主控单元、电源系统、散热模块集中内嵌装配，整机重心控制在机身垂直中轴线±5mm范围内。
· 采用平晶与塞尺检测，躯干与髋关节连接法兰面平行度误差≤0.03mm，规避运行共振风险。
3. 上肢轻量化模块装配
· 按肩关节3自由度、肘关节1自由度、腕部1自由度顺序完成舵机组装，单臂自重控制在800g以内，降低整机重心偏移。
· 预留标准化末端执行器安装接口，接口公差符合GB/T 12642-2013标准。
四、电气系统布线与通断安全校验
采用2026年行业通用CAN-FD串行总线拓扑结构，降低布线复杂度与电磁干扰，布线与校验严格遵循GB 5226.1-2008机械电气安全标准。
1. 布线规范
· 严格执行“强电弱电分离”原则，动力线与信号线并行间距≥10mm，禁止同束绑扎；
· 所有接线端子做镀锡处理，线材绝缘等级≥V0级，接线处采用热缩管二次防护；
· 线束固定全程规避关节运动行程，无拉扯、弯折风险。
2. 必做安全校验
· 静态绝缘电阻测试：500V DC工况下整机绝缘电阻≥2MΩ，确认无短路、虚接问题；
· 分步通电测试：按BMS电源系统→总线伺服关节→主控单元的顺序分步通电，每步间隔≥30s，全程监测电压电流波动≤±5%，出现异常立即断电排查。
五、运动学标定与系统调试
调试核心为实现整机稳定运动控制，适配2026年通用开源算法标准，全程遵循ISO 9283机器人操作性能测试规范。
1. 基础标定（优先完成）
· 伺服关节零点二次校准，采用激光测距仪校准各关节零位，重复定位角度误差≤0.05°；
· 基于标准D-H参数完成正逆运动学建模，适配实时步态生成算法。
2. 分步调试流程
· 静态站立平衡调试：完成基础标定后优先开展，确保整机重心波动≤±2mm，保载30min无倾倒风险；
· 慢走步态调试：步幅控制在100-150mm，步速≤0.5m/s，优化各关节负载分配，避免单关节持续过载；
· 多传感器融合调试：完成基础运动调试后开展，确保IMU与力控传感器数据融合频率≥1kHz，双目视觉定位延迟≤20ms。
六、合规性安全测试与验收
整机组装完成后，必须完成符合GB/T 11291.1-2011《工业机器人 安全规范 第1部分：机器人》、GB/T 40013-2021《服务机器人 安全通用要求》的全项测试，合格后方可投入使用。
1. 72小时静态待机测试，额定电压工况下无过热、掉电、通讯中断问题；
2. 1000次标准步态循环测试，步速0.5m/s、步幅150mm工况下，关节无松动、额定扭矩衰减≤5%；
3. 300mm高度自由跌落测试，刚性水平面、底面垂直跌落工况下，结构无断裂、电气系统无短路；
4. 安全回路验证，整机急停响应时间≤100ms，硬件级故障关断响应时间≤10ms。
